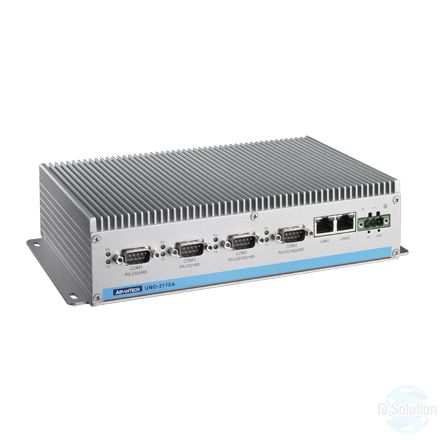

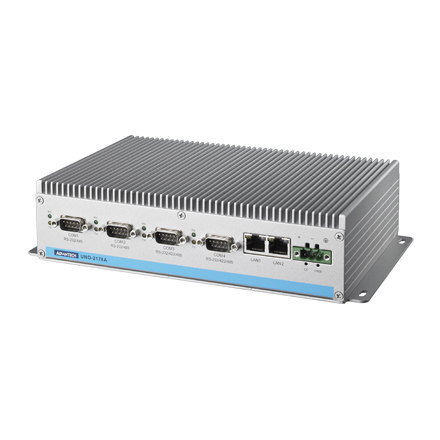

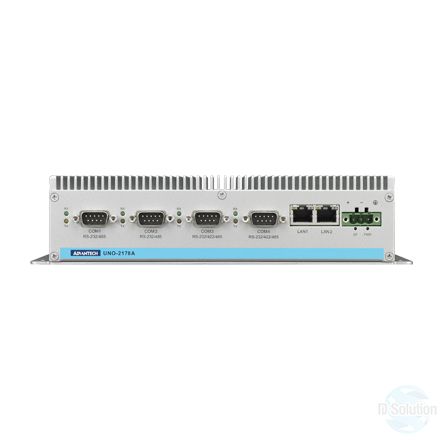

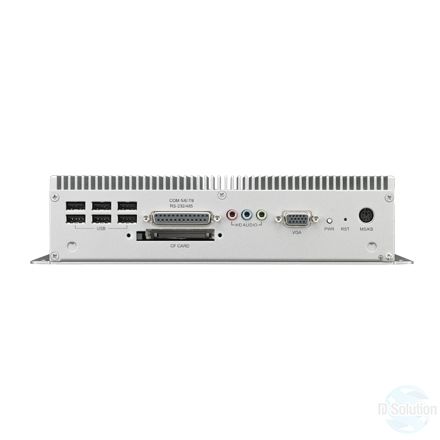

Безвентиляторный промышленный компьютер в корпусе
UNO-2178A - это встраиваемый промышленный компьютер на процессоре Intel Atom D510, имеющий: порты гигабитного Ethernet, интерфейсы ввода/вывода и 2 x PCIe слота. Он также оснащен WLAN, расширением 3G и совместимостью с ОС Windows. Модель имеет сертификат Energy Star, защиту от проникновения пыли IP40 и расширенный температурный диапазон в рабочем состоянии (-10 ~ 70°C), обеспечивая высокую производительность и универсальность при низком энергопотреблении. UNO-2178A - это новая экономичная вычислительная платформа для производства исполнительных систем, средств автоматизации и промышленных приложений для тонких клиентов. Благодаря дополнительной дочерней плате она поддерживает 1 x PC / 104 + и 1 x PCI-104 сменные карты для дальнейшего расширения.
Ключевые особенности:
- Процессор Intel Atom D510
- 2 x 10/100/1000 Base-T RJ-45, 6 x USB 2.0 порта
- Совместимость с Windows CE 6.0, WES 2009, WES 7 и Advantech Linux
- LED индикаторы состояния бортовой системы
- Фронтальный CF слот
- Поддержка Boot по LAN
- 2 x mPCIe слот с 1 x SIM разъемом
- Конструкция с безвентиляторным охлаждением
- Заземление на корпусе
- Расширенный температурный диапазон от -10 ~ 70°C
- Класс защиты IP40
- Поддержка подключаемых карт (1 x PCI-104 и 1 x PC/104+) с дополнительным расширением дочерней платы
- 8 x COM портов
- Возможность установки произвольных скоростей передачи
Технические характеристики:
| Система | |
| Процессор | Intel Atom D510, 1.66ГГц, 2 ядра |
| Память | 2ГБ DDR2 SDRAM (впаяна) |
| Удаленное управление | Встроенный плагин Advantech DiagAnywhere в Windows CE, WES2009, WES7 |
| Часовой таймер | Watchdog таймер (программируемый, 255 уровней) |
| Интерфейс ввода / вывода | |
| Серийный порт | 2 x RS-232/485 (COM1-2) 2 x RS-232/422/485 с 128kB FIFO (COM A-B) 4 x RS-232/485 от разъема DB25 (COM 3-6) |
| Скорость серийного порта | 50-115.2 кбит/с (COM 1-6 в режиме RS-232/485) 50-115.2 кбит/с (COM A/B в режиме RS-232, 921.6 кбит/с пиковая производительность) 5-921.6 кбит/с (COM A/B в режиме RS-422/485) |
| USB порт | 6 x USB 2.0 |
| LAN порт | 2 x 10/100/1000 Base-T RJ-45 порты (встроенный загрузочный диск во флэш-BIOS) |
| Видео | DB15 VGA разъем Поддерживает разрешение до 2048 x 1536 |
| Аудио | Линейный вход/выход Вход для микрофона (5.1 канал HD audio) |
| Клавиатура / мышь | 1 x PS/2 |
| Шина расширения | 2 x Mini PCIe 1 x Разъем для SIM карты Поддержка PC/104+ и PCI-104 (питание +5 и 3.3В) (Недоступность HDD слота при использовании PCI-104) |
| Система хранения | |
| Тип | 1 x Задний слот CompactFlash типа I/II 1 x Встроенный 2,5" SATA HDD/SSD кронштейн (недоступен при использовании расширения PCI-104) |
| LED индикаторы |
| Индикаторы питания, CF, LAN (активный, статус) и серийных портов (Tx, Rx) |
| Параметры окружающей среды | |
| Рабочая температура | IEC 60068-2-2 с 100% загруженностью процессора и I/O -10 ~ 70°C |
| Рабочая влажность | 95% при 40°C (без конденсата) |
| Ударостойкость | В соответствии с IEC 60068-2-27 CompactFlash: 50G при настенном креплении, полусинус, 11 м/с HDD: 20G при настенном креплении, полусинус, 11 м/с |
| Вибростойкость | В соответствии с IEC 60068-2-64 (произвольно, 1 Oct./мин, 1 час на ось) CompactFlash: 2 Grms при 5 ~ 500Гц HDD: 1 Grms при 5 ~ 500Гц |
| Класс защиты | IP40 |
| Сертифицированность и стандарты | |
| Сертификаты | Energy Star, CE, FCC Class A, UL, CCC, C-Tick Class A, BSMI |
| Электропитание | |
| Требования к питанию | DC 9 ~ 36В (+24В при 1.5А) (мин. 35Вт), ATX |
| Потребляемая мощность | 16Вт |
| Режим приостановки питания | S3, S4 |
| Механические параметры | |
| Конструкция | Алюминиевый корпус + SECC |
| Тип крепления | Настенное, VESA и на DIN рейку |
| Вес | 2.5 кг |
| Размеры (Ш x Г x В) | 255 x 152 x 59 мм |
| Системная конструкция | Безвентиляторный без внутренних кабелей |
| Поддержка операционных систем |
| Windows XP/7 WES7 WES-2009 CE 6.0 Advantech Linux QNX |
| Номер модели | Описание |
| UNO-2178A-A33E | Intel Atom D510 1.66 ГГц, 2ГБ RAM, 8 x COM порт (промышленный компьютер) |
| Дополнительные товары | |
| UNO-FPM21-AE | Комплект для крепления UNO-2000 серий VESA mount kit |
| EWM-W138H01E | mPCIe карта для WLAN |
| 1750006043 | Wi-Fi кабель 15м |
| 1750002842 | Wi-Fi антенна |
| 9656EWMG00E | Полуразмерный mPCIe к кронштейну mPCIe |
| PCLS-DIAGAW10 | Утилита удаленного мониторинга и диагностики Advantech |
| UNO-PCM23-AE | 1 x PCI-104 и 1 x PC/104+ шина расширения |
