MS-98H4

Запросить цену

Краткое описание

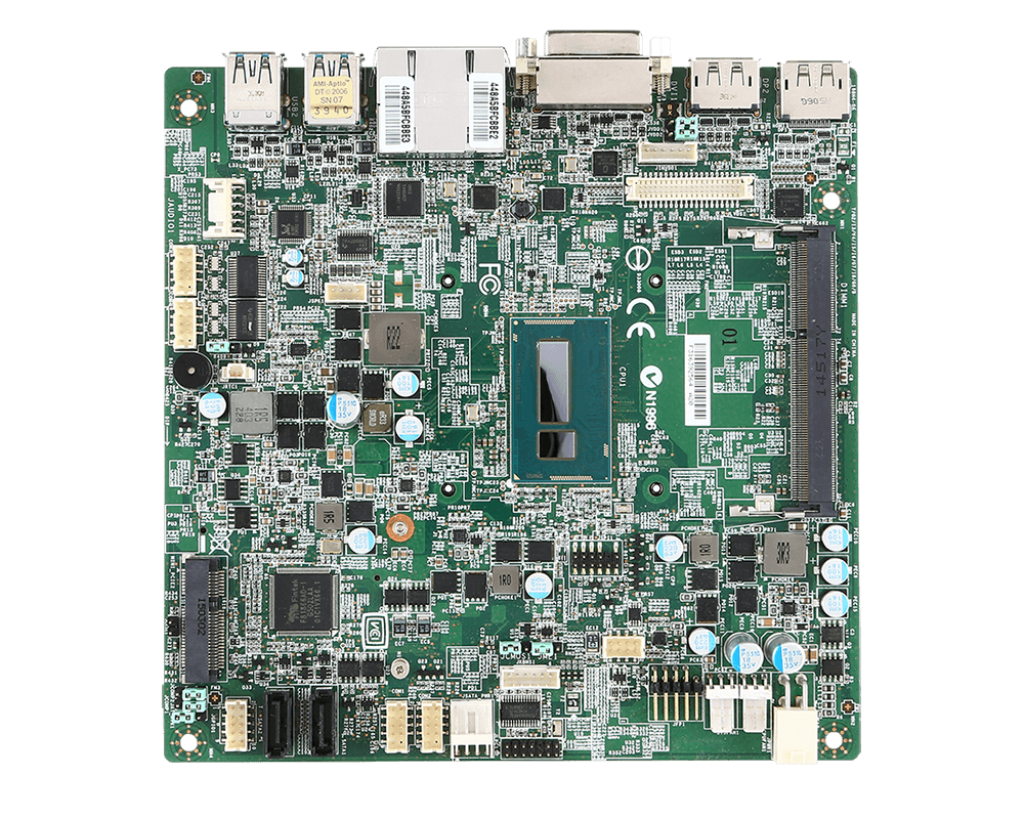

Mini-ITX одноплатный компьютер с процессором 5-го поколения серии Intel® Broadwell ULT и поддержкой мультидисплейного режима

Ключевые особенности:

  • Процессор 5-го поколения серии Intel® Broadwell ULT
  • Встроенная Mini-ITX материнская плата для применения в безвентиляторных компьютерах в цифровой рекламе, в ПК с сенсорной панелью, планшетах
  • Поддержка до 16 ГБ DDR3L 1600 МГц SO-DIMM-памяти
  • Поддержка 3 независимых дисплеев с множеством видеовыходов (LVDS, DP, VGA, DVI-D)
  • 2 GbE LAN, 4 USB 3.0, 4 COM
  • 2 SATA 3.0, 2 полноразмерных Mini-PCIe (один совместно с mSATA или держателем SIM карты)
  • Поддержка электропитания от источника постоянного тока широкого диапазона напряжений 12 В / 19 В / 24 В

Технические характеристики:

Модель MS-98H4
Процессор ЦП Процессор 5-го поколения Intel® Mobile Broadwell ULT Core™ i3 / i5 / i7
Частота Зависит от процессора
L2 Кэш Зависит от процессора
Тип процессора BGA
Чипсет Интегрированный
BIOS AMI
Память Технология Двухканальный DDR3L 1333/1600 МГц
Максимальный объем 16 ГБ
Разъем 2 204-контактных SO-DIMM
Дисплей Графический движок Intel® HD Graphics
Графическая память Общая системная память до 1.7 ГБ SDRAM
LVDS Двухканальный 18 / 24-битный (совместно с DP)
eDP не доступно
VGA 1 (совместно с DVI-D)
DVI 1 (DVI-D совместно с VGA)
HDMI не доступно
DisplayPort 2
Множественный дисплей 3 независимых дисплея
Интерфейс дисплея LVDS разрешение до 1920 x 1200 при 60 Гц
DP разрешение до 3840 x 2160 при 60 Гц
DVI-D разрешение до 1920 x 1200 при 60 Гц
Ethernet Чипсет 1 Intel® I218LM GbE LAN PHY
1 Intel® I210-AT GbE LAN
Аудио Чипсет Realtek® ALC887/888S HD Audio Codec
Контроллер ввода-вывода Чипсет Fintek F81866AD-I
H/W Монитор Сторожевой таймер 256-уровневый сторожевой таймер
Smart-вентилятор Да
TPM Чипсет Infineon SLB9635TT 1.2 (по спецификации BOM)
Интерфейс ввода / вывода USB 4 USB 3.0 (на тыльной стороне)
2 USB 2.0 (внутренних на плате)
Последовательный порт 4 COM порта (по SKU)
COM1: RS-232/422/485, 0 В/5 В/12 В
COM2~4: RS-232, 0 В/5 В/12 В
Параллельный порт не доступно
PS/2 1 (штыревой разъём)
GPIO 8-бит (4 GPI; 4 GPO), 5 В
Слот расширения PCIe x16 не доступно
PCIe x4 не доступно
PCIe x1 не доступно
PCI не доступно
M.2 не доступно
Mini-PCIe 2 полноразмерных (1 с держателем SIM карты или mSATA)
Хранение информации SATA 2 SATA 3.0
IDE не доступно
eSATA не доступно
CFast не доступно
mSATA 1 (совместно с Mini-PCIe)
CompactFlash не доступно
Электропитание Источник питания постоянного тока 12 В / 19 В / 24 В постоянного тока
ATX не доступно
Параметры окружающей среды Рабочая температура -10 ~ 60°C
Рабочая относительная влажность 10 ~ 90%, без конденсата
Температура хранения -20 ~ 80°C
Относительная влажность хранения 10 ~ 90%, без конденсата
Физические характеристики Габариты (ДхШ) 170 x 170 мм (Mini-ITX)
Вес 0.37 кг
Сертификация EMC FCC, CE, RCM, VCCI
Программная платформа Поддержка ОС Windows 7 (32 / 64-разрядная версия)
Windows 8.1 (32 / 64-разрядная версия)
Windows 10 (32 / 64-разрядная версия)
Linux Fedora 21
Linux Ubuntu 15.04
