Технические характеристики:

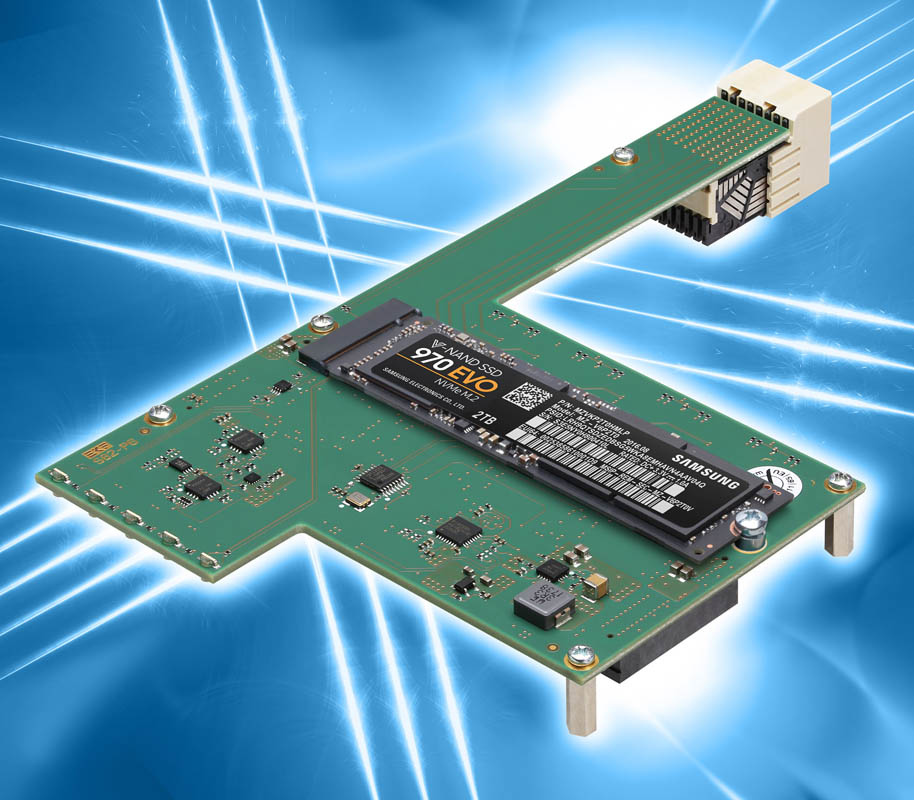

| Форм-фактор | Главный интерфейс разъемов HSE1/HSE2 | Разъем модуля M.2 NVMe |
| Мезонинный модуль с проприетарным размером | Высокоскоростные мезонинные разъемы | Одиночный разъем M.2, максимальный размер M.2 2280 (M.2, ранее известный как NGFF) |
| Монтируется в основном в 4HP (20.3 мм) оболочку платы ЦП | Подходит для PCI Express® Gen3 | Подходит для модуля M.2 NVMe SSD, ключ Id M, PCIe x4 I / F |

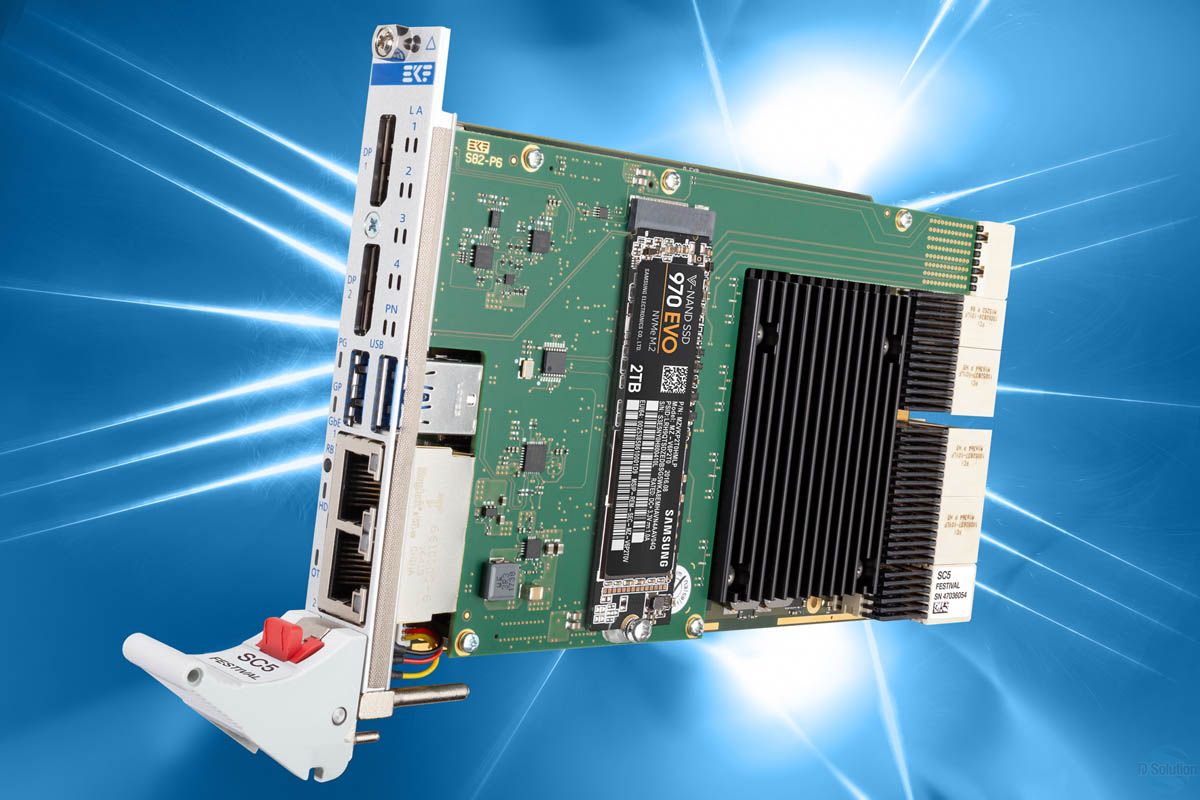

| Как правило, поставляется в виде готового к использованию сборочного узла (включая плату ЦП) | Снизу соединитель крепления HSE1 и HSE2(высокоскоростное расширение) | PCIe x4 подключается через мезонинный разъем HSE1 |
| Правильное положение крепления (сверху платы процессора) | Соединение с гнездом разъема несущей платы HSE1/2 | Максимальная (теоретическая) скорость передачи данных ввода / вывода 32 Гбит/с (Gen3 PCIe 8GT / s) |
| Высота платы до 10.8 мм для сборки 4HP | Выключатель питания, блокировка минимального напряжения, защита от короткого замыкания, быстрая разрядка | |
| HSE1 | HSE2 |
| Поддержка PCI Express® 1x4, предназначенная для гнезда NVMe SSD M.2 | Поддержка PCI Express® 4х1(предназначенная для контроллера на базе бортового контроллера Gigabit Ethernet PCIe x1) |
| Источник питания 12 В / 1,5 А Максимальный непрерывный ток (2 контакта) | Источник питания 12 В / 3 А Максимальный непрерывный ток (4 контакта) |
| Сетевые карты Gigabit Ethernet | Применение | Дополнительные сведения и параметры окружающей среды |
| Четыре независимых контроллера Intel® I210-IT PCI Express® Gigabit Ethernet | Низкопрофильный мезонинный модуль для карт CPU EKF (SC4-CONCERTO и позже) | Разработан и изготовлен в Германии |
| Поддержка Jumbo Frame 9.5KB | 4HP монтажная плата процессора и S80-P6 мезонинная карта | Сертификация качества ISO 9001 |
| Аппаратное временное приложение (IEEE 1588) | Добавляет массовое хранилище SSD и сеть Ethernet к носителю ЦП | Долгий срок службы |
| 802.1AS Синхронизация и синхронизация для приложений с временным временем | хранение информации на основе M.2, 1 x M.2 SATA, 1 x M.2 PCIe x4 (NVMe) | Усиленная конструкция |
| IEEE 802.1Qav совместимый аудио-видеомост (AVB) | Встроенный коммутатор GbE для подключения объединительной платы и многопроцессорности через разъем P6 задней панели, четыре порта GbE (подходит для архитектуры с одной звездой или полной сеткой или RIO) | Покрытие, уплотнение, упрощенная комплектация по запросу |
| IPv4, IPv6, выгрузки контрольной суммы TCP / UDP | Поддержка приложений в течении всего периода их действия | |
| Основываясь на четырех каналах PCI Express® x1, полученных из мезонинного разъема HSE2 | Соответствует RoHS | |
| Поддержка драйверов для всех основных операционных систем | Рабочая температура 0°C до + 70°C | |
| Рабочая температура -40°C до + 85°C (промышленный температурный диапазон) по запросу | ||
| Температура хранения от -40°C до + 85°C, макс. градиент 5°C / мин | ||
| Влажность 5% ... 95% RH без конденсации | ||
| Высота -300 м ... + 3000 м | ||
| Ударопрочность 15g 0.33 мс, 6g 6 мс | ||
| Вибростойкость 1g 5-2000 Гц | ||
| MTBF 49.0 лет | ||
| Правила EC EN55022, EN55024, EN60950-1 (UL60950-1/IEC60950-1) |
