| Форм-фактор | Главный интерфейс разъемов HSE1/HSE2 | Разъемы модуля M.2 |

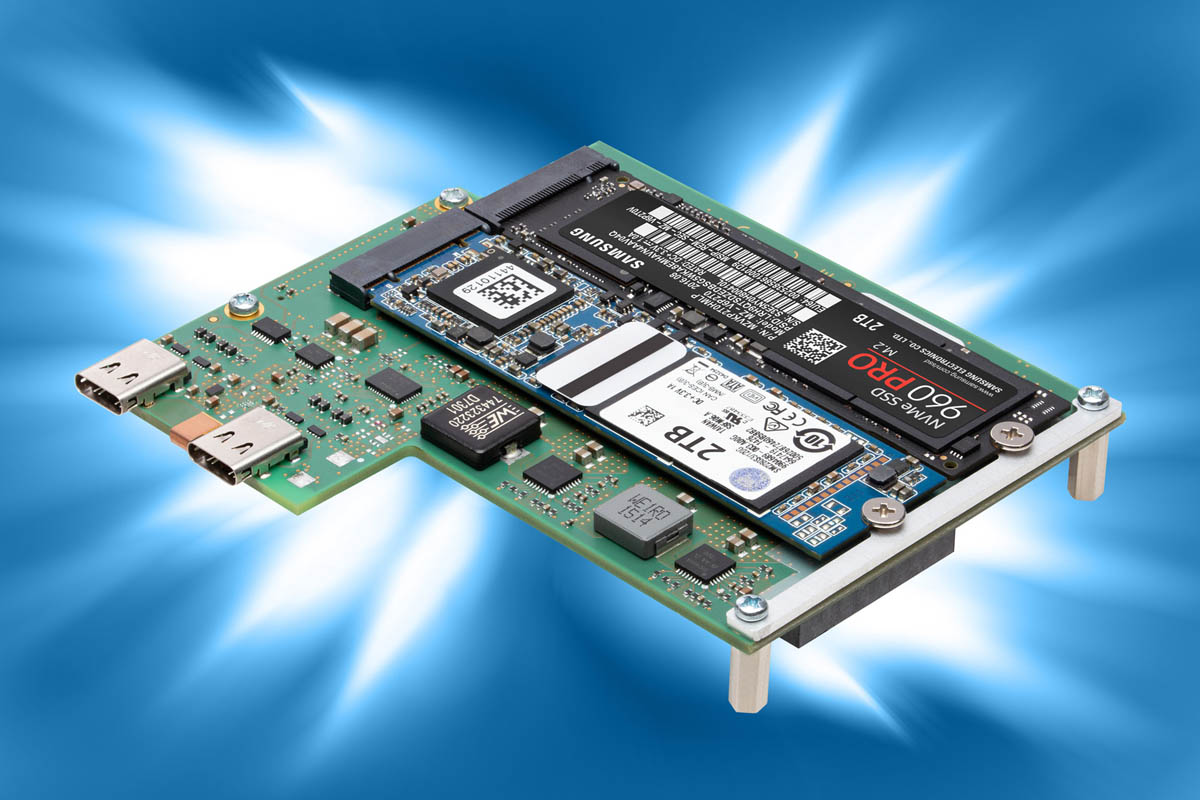

| Мезонинный модуль размером 84.3 мм x 95 мм | Высокоскоростные мезонинные разъемы | Два гнезда M.2 3.2H, для 1 x NVMe SSD, 1 x SATA SSD, максимальный размер M.2 2280 |
| Монтируется в основном в 4HP (20.3 мм) оболочку платы ЦП | Подходит для PCI Express® Gen3, SATA 6G, USB 3.1, DisplayPort | Компоненты М.2 S1 - S5 (односторонний модуль) и D1 - D4 (двухсторонний модуль) |
| Как правило, поставляется в виде готового к использованию сборочного узла (включая SC4-CONCERTO или плату ЦП) | Снизу соединитель крепления HSE1 и HSE2(высокоскоростное расширение) | Выключатели питания для каждого гнезда, блокировка минимального напряжения, защита от короткого замыкания, быстрая разрядка |
| Правильное положение крепления (сверху платы процессора) | Соединение с гнездом разъема несущей платы HSE1/2 | |
| Высота платы до 10.0 мм для сборки 4HP | ||
| HSE1 | HSE2 |
| Поддержка PCI Express® x4, предназначенная для гнезда NVMe SSD M.2 | Поддержка PCI Express® x4 (предназначенная для встроенных в PCIe контроллеров SATA и USB) |
| 1 х USB 3.1 Gen1 поддержка 5 Гбит/с (предназначенная для дополнительного разъема передней панели USB Type-C) | Поддержка DisplayPort (предназначенная для разъема на передней панели Type-C, настраиваемая для альтернативного использования) |
| Источник питания 12 В / 1,5 А Максимальный непрерывный ток (2 контакта) | Источник питания 12 В / 3 А Максимальный непрерывный ток (4 контакта) |
| M1 (NVMe) | M2 (SATA) - опция |
| M.2 гнездо для модуля SSD NVME, ключ Id M, PCIe x4 I / F | M.2 SATA-разъем SSD, ключ ID B, SATA I / F |
| PCIe x4 подключается через мезонинный разъем HSE1 | Источник через бортовой контроллер PCIe для SATA 6G Marvell 88SE9170 (подключен к HSE2) |
| Максимальная (теоретическая) скорость передачи данных ввода / вывода 32 Гбит/с (Gen3 PCIe 8GT / s) | Максимальная скорость передачи данных 6 Гбит/с |
| Верхнее гнездо Type-C | Нижнее гнездо Type-C |
| Хост-режим USB 3.1 Gen 1 (5Gbps SuperSpeed), передаётся через мезонинный разъем HSE1 (USB хост-контроллер платы ЦП, например PCH) | Поддерживаются два основных режима работы |
| Контроллер и переключатель питания DFP, до 5 В / 3 А VBUS | Режим хоста USB 3.1 Gen 1, полученный от встроенного контроллера PCIe USB 3.0 |
| 10 Гбит/с MUX для управления переключением Type-C (поток сигнала в соответствии с ориентацией кабеля) | Альтернативный режим DisplayPort (режим VESA ALT), видеосигналы DP, полученные из мезонинного разъема HSE2 (графический контроллер несущей платы процессора) |
| Подключение USB 3.1 Gen 2 (10Gbps SuperSpeed+) для следующего поколения чипсета ЦП | Активная коммутационная матрица с заменой драйвера и эквалайзером - поддержка USB 3.1 Gen1 5 Гбит/с SS и DisplayPort 1.4 4 полосы 8.1 Гбит/с (характеристики DP в соответствии с графическим процессором несущей платы ЦП) |
| Поддерживаются конфигурации VESA C / D / E / F, например. USB 3.1, DisplayPort 4 и параллельный порт USB 3.1 плюс DisplayPort 2 линии | |
| Выключатель питания, до 5 В / 3 А VBUS |
| Разъемы передней панели Type-C - опция | Применение | Дополнительные сведения и параметры окружающей среды |
| Две розетки Type-C на передней панели | Низкопрофильный мезонинный модуль для карт CPU EKF (SC4-CONCERTO и позже) | Разработан и изготовлен в Германии |

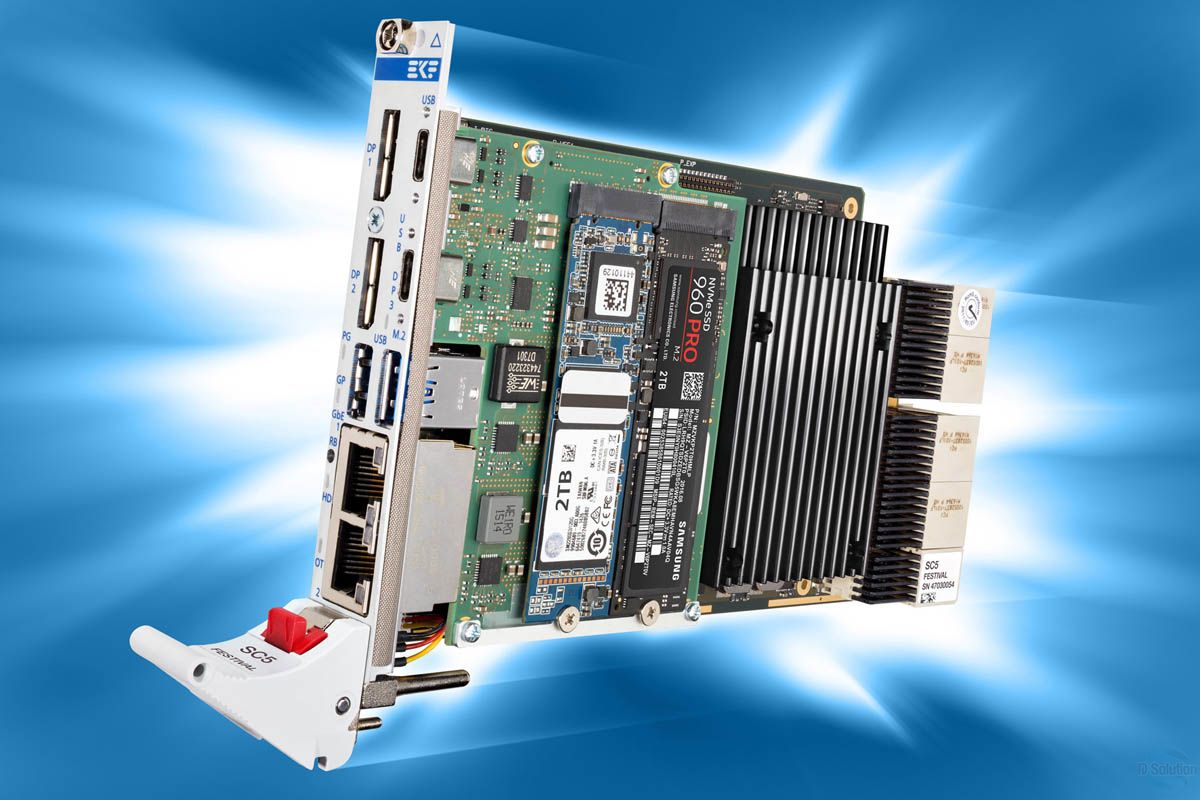

| Подходит для кабельных сборок, совместимых с Type-C | 4HP монтажная плата процессора и S20-NVME мезонинная карта | Сертификация качества ISO 9001 |
| Поддержка запирающих штекеров Type-C (двойной винт) в соответствии с “Locking Connector Spec. Rev. 1.0” | хранение информации на основе M.2, 1 x M.2 SATA, 1 x M.2 PCIe x4 (NVMe) | Долгий срок службы |
| Защита VBUS от высокого напряжения и защита от электростатического разряда | Опциональный ввод / вывод на передней панели (2 x Type-C, с двумя винтовыми зажимами) | Усиленная конструкция |
| Передний разъем вход / выход 1 x USB 3.1 Gen1, 1 x USB 3.1 Gen1 и DisplayPort альтернативный режим | Покрытие, уплотнение, упрощенная комплектация по запросу | |
| Поддержка приложений в течении всего периода их действия | ||
| Соответствует RoHS | ||
| Рабочая температура 0°C до + 70°C | ||
| Рабочая температура -40°C до + 85°C (промышленный температурный диапазон) по запросу | ||
| Температура хранения от -40°C до + 85°C, макс. градиент 5°C / мин | ||
| Влажность 5% ... 95% RH без конденсации | ||
| Высота -300 м ... + 3000 м | ||
| Ударопрочность 15g 0.33 мс, 6g 6 мс | ||
| Вибростойкость 1g 5-2000 Гц | ||
| MTBF 50.1 лет | ||
| Правила EC EN55022, EN55024, EN60950-1 (UL60950-1/IEC60950-1) |
