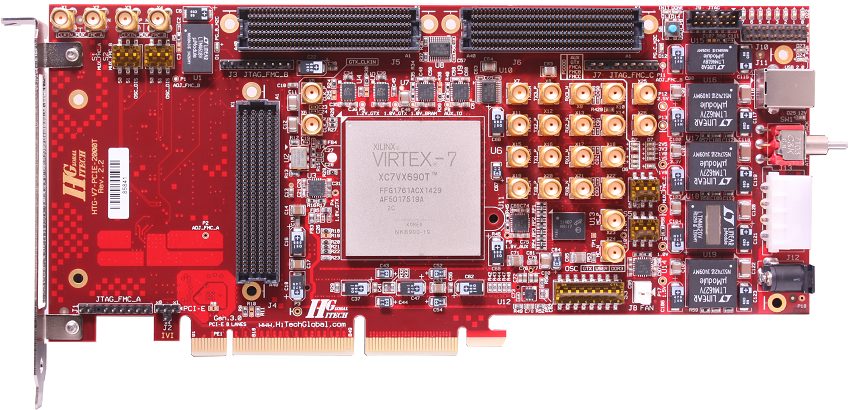

HTG-700 отладочная плата FPGA Xilinx на PCIe

Отладочная плата на FPGA Xilinx Virtex™-7

Работающий на Xilinx Virtex-7 V2000T, V585 или X690T, HTG-700 идеально подходит для прототипирования ASIC/SOC, высокопроизводительных вычислений, обработки высококачественных изображений, разработки PCI Express 2-го/3-го поколения, разработки FPGA и приложения общего назначения требующих высокоскоростных последовательных трансиверов (до 12,5 Гбит/с).

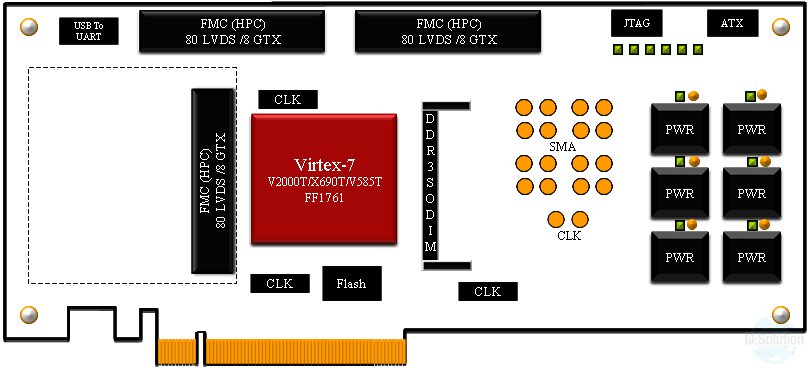

Три разъема FMC с высоким числом выводов (HPC) обеспечивают доступ к 480 односторонним входам/выходам и 24 высокоскоростным последовательным трансиверам встроенной FPGA Virtex 7. Доступность более 100 различных готовых модулей FMCпозволяет расширить функциональные возможности платы под конкретные условия с минимальными усилиями и затратами.

PCI Express x8 2-го поколения поддерживаются жестко закодированными контроллерами внутри FPGA Virtex 7. Компоновка платы, производительность матрицы Virtex 7 FPGA, высокоскоростные последовательные трансиверы (используются для интерфейса PHY), гибкий встроенный аттенюатор тактовых импульсов/джиттера, а также мягкое IP-ядро PCI Express 3-го поколения позволяют использовать плату для приложений PCI Express 3-го поколения.

Плата HTG-700 Virtex 7 FPGA может использоваться либо в режиме PCI Express (подключен к хост-компьютеру / серверу), либо в автономном режиме (питание от внешнего ATX или настенного источника питания).

Технические характеристики:
