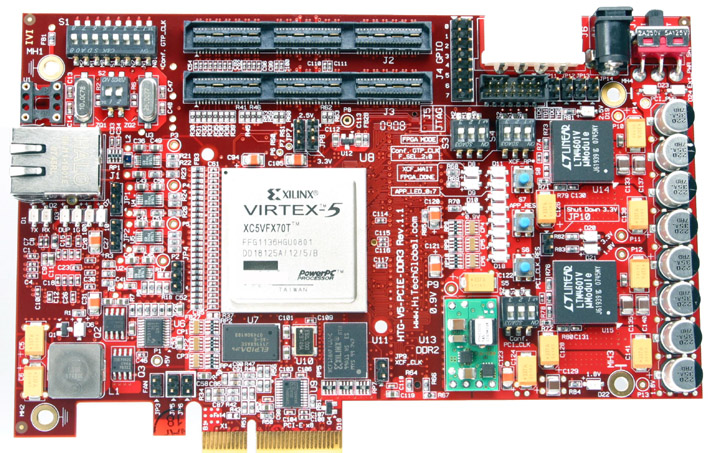

Платформа для разработки на FGPA Xilinx Virtex™ 5
HTG-503 - отладочная плата работающая на Xilinx Virtex-5 FX70T, FX100T, LX110T, LX155T или SX95T и поддерживающая PCI Express x4 1-го поколения (с FX70T, FX100T, LX110T, LX155T или SX95T) или 2-го поколения ( с FX70T или FX100T), USB 3.0 (хост и устройство), до 2 ГБ DDR-2 SO-DIMM (установлен на задней панели), трансиверы RocketIO GTP/GTX с регулируемой скоростью передачи данных (с Super Clock), гибкие LVDS соединения и возможность автономной работы.
Встроенные Super Clock обеспечивают разные опорные часы для восьми приемопередатчиков RocketIO GTP/GTX (3,125/6,5 Гбит/с) на высокоскоростных разъемах. Это позволяет использовать платформу V5-PCIE2 для любых разработок на основе последовательного ввода/вывода поддерживаемых приемопередатчиками GTP/GTX (SERDES).
Поддерживаемые устройства Virtex-5:
| Наименование устройства | XC5VLX110T (1-го поколения) | XC5VLX155T (1-го поколения) | XC5VSX95T (1-го поколения) | XC5VFX70T (1-го/2-го поколения) | XC5VFX100T (1-го/2-го поколения) |
| Slices | 17,280 | 24,320 | 14,720 | 11,200 | 16,000 |
| Логические ячейки | 110,592 | 155,648 | 94,208 | 71,680 | 102,400 |
| CLB Flip-Flops | 69,120 | 97,280 | 58,880 | 44,800 | 64,000 |
| Максимальная распределенная RAM (Kбит) | 1,120 | 1,640 | 1,520 | 820 | 1,240 |
| Блок RAM/FIFO с ECC (36 Кбит каждый) | 148 | 212 | 244 | 148 | 228 |
| Общий блок RAM (Kбит) | 5,328 | 7,632 | 8,784 | 5,328 | 8,208 |
| Диспетчеры цифровых часов (DCM) | 12 | 12 | 12 | 12 | 12 |
| Фазо-замкнутый контур (PLL) / PMCD | 6 | 6 | 6 | 6 | 6 |
| Максимум односторонних контактов | 680 | 680 | 640 | 640 | 680 |
| Максимум дифференциальных пар ввода/вывода | 340 | 340 | 320 | 320 | 340 |
| DSP48E Slices | 64 | 128 | 640 | 128 | 256 |
| Процессорные блоки PowerPC® 440 | - | - | - | 1 | 2 |
| Блоки конечной точки PCI Express | 1 | 1 | 1 | 3 | 3 |
| 10/100/1000 Ethernet MAC-блоков | 4 | 4 | 4 | 4 | 4 |
| RocketIO GTP трансиверы малой мощности | 16 | 16 | 16 | - | - |
| RocketIO GTP трансиверы высокой мощности | - | - | - | 16 | 16 |
| Память конфигурации (Мбит) | 31.1 | 43 | 35.7 | 27 | 39.4 |
Технические характеристики:
| FPGA Xilinx Virtex-5 XC5VFX70T-2FF1136, XC5VFX100T-3FF1136 или XC5VLX50T-1FF1136 |
| Подключение PCI Express x4 1-го/2-го поколения |
| 8x последовательных трансиверов RocketIO GTP/GTX с регулируемой скоростью передачи данных (с встроенными super clock) |
| 1x Ethernet-разъем (10/100/1000) |
| 1x разъем DDR2 SO-DIMM (до 2 ГБ, поставляется с модулем 512 МБ) |
| 128 МБ Flash памяти (для конфигурации и хранения FGPA) |
| 2x высокоскоростных разъема Samtec для односторонних (3,3 В / 2,5 В) и LVDS (2,5 В) входов/выходов (всего 50 пар LVDS + 4 пары часов) |
| GTP/GTX Super Clock |
| Пользовательские часы |
| Регулируемый аттенюатор джиттера PCI Express |
| ATX и стандартные разъемы питания 5 В |
| Простое переключение между PCIe и автономным режимами |
| Перемычки для настройки через шину PCI Express |
| 8x вводов/выводов общего назначения |
| Системный монитор |
| Габариты: 167.6 мм x 107.6 мм (6.6" x 4.25") |
| Информация для заказа: | |
| HTG-V5-DDR3-PCIE-FX70 (с FGPA XC5VFX70T-2FFG1136C) | |
| HTG-V5-DDR3-PCIE-FX100 (с FGPA XC5VFX100T-2FFG1136C) | |
| HTG-V5-DDR3-PCIE-LX50 (с FGPA XC5VLX50T-1FFG1136C) | |
