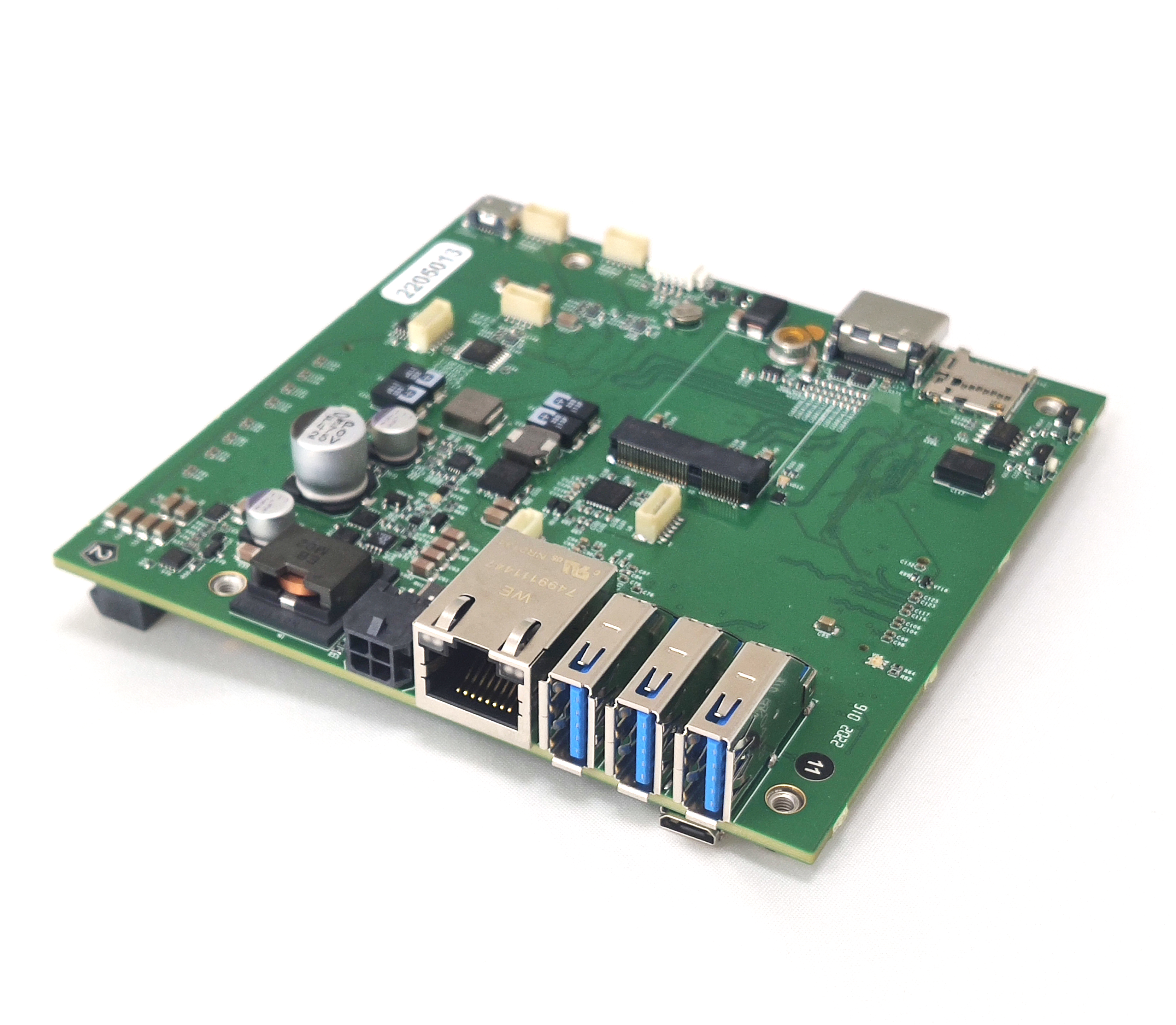

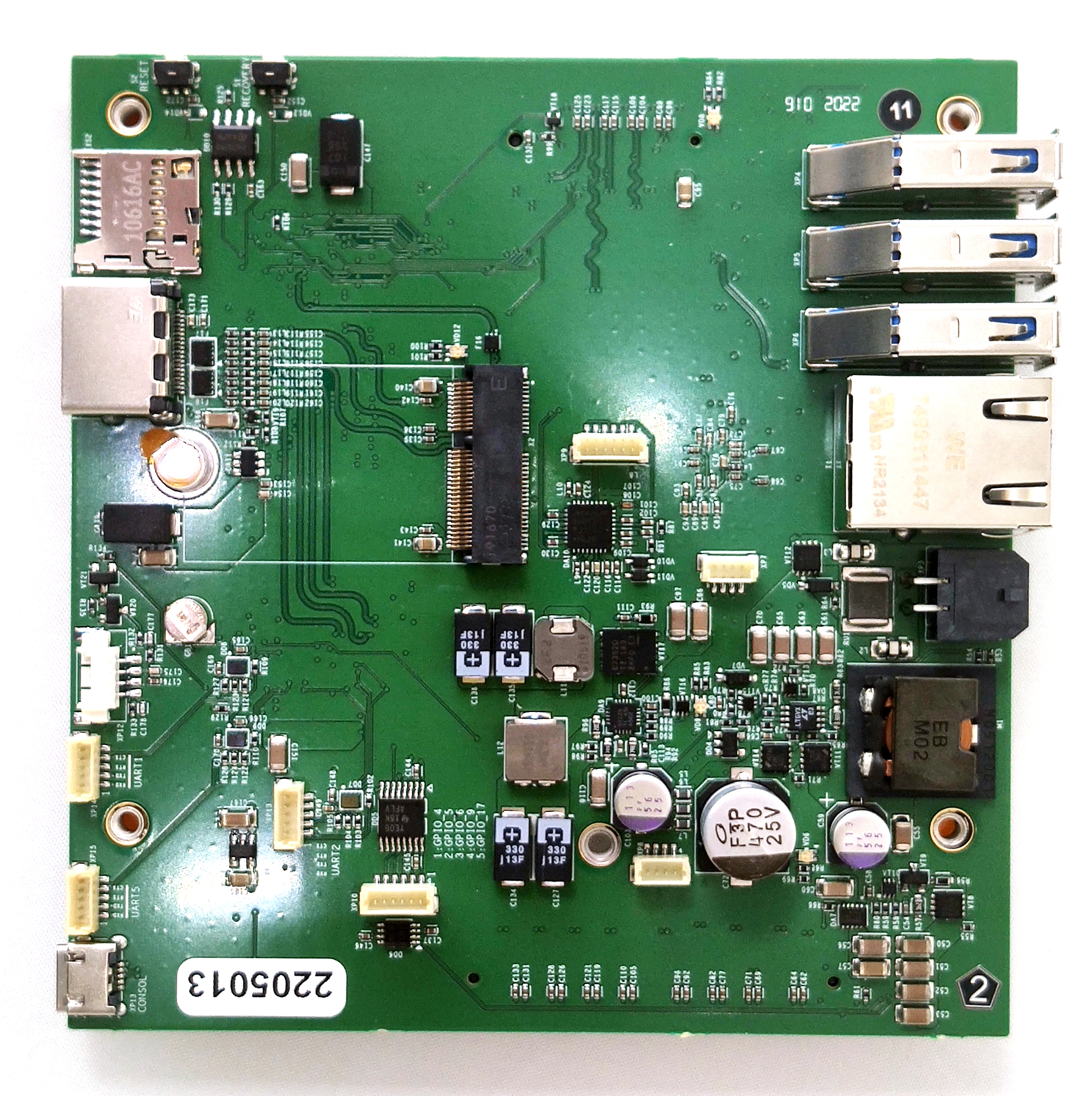

Несущая плата IDS-AGX-PEx4 для Jetson AGX Xavier, ORIN

Производитель: ID SOLUTION

Запросить цену

Ваше имя

Телефон

E-mail

Я согласен с обработкой моих персональных данных
в соответствии "Политикой конфиденциальности"

КОД: IDS-AGX-PEx4

Описание
Теги
Прикрепленные файлы

Несущая плата предназначена для использования с вычислительными модулями Nvidia Jetson AGX Xavier и AGX Orin, обеспечивает питание и управление вычислительным модулем, вывод портов ввода/вывода. Предназначена для установки в корпус конечного изделия.

Основные технические характеристики

Значение	Параметр
Процессорный модуль	Nvidia Jetson AGX Xavier module, Nvidia Jetson AGX Orin module
Сеть	1 х RJ45 Gigabit Ethernet
Накопитель данных, платы расширения	1 х M.2 Key M 2280 NVMe 1 х M.2 KEY E (опционально) 1 х microSD карта
USB	3 x USB3.0/USB2.0 1 x microUSB OTG Recovery
Serial Port, CAN, GPIO	3 x UART(UART1/2/5) 1 x Console microUSB 1 x 6 пинов на GPIO (GPIO 4/5/6/9/17/GND), 3.3В 1 x 4 пинов на вентилятор 1 x 6 пинов аудио панель (стереодинамики/стереомикрофон)
Видеовыход	1 х HDMI
WATCHDOG	Есть
Питание	DC 24В(19В-27В), DC 12В (опционально)
Габаритные размеры	105 х 108 мм
Температурный диапазон	Рабочий -40˚С до +80˚С (зависит от установленного модуля AGX Xavier) Хранения -40˚С до +80˚С

Информация для заказа

Артикул	Описание
IDS-AGX-PEx4	1 x 699-пиновый коннектор на плате для NVIDIA AGX модуля, 1 x коннектор вентилятора на 4 пина, 1 x RJ45, 3x USB3.0, 1 x micro USB OTG, 1 x HDMI выход, 1 х M.2 Key M 2280 NVMe, 1 х microSD карта, 1 х PCIex4/x8 слот, 3x UART, 1 x micro USB для консоли, 1 x 6PIN GPIO (3.3В), DC24V, -40˚С до +80˚С
DS-AGX-PEx4_12V	1 x 699-пиновый коннектор на плате для NVIDIA AGX модуля, 1 x коннектор вентилятора на 4 пина, 1 x RJ45, 3 x USB3.0, 1 x micro USB OTG, 1 x HDMI выход, 1 х M.2 Key M 2280 NVMe, 1 х microSD карта, 1 х PCIex4/x8 слот, 3 x UART, 1 x micro USB для консоли, 1 x 6PIN GPIO (3.3В), DC12V, -40˚С до +80˚С
CK-IDS-AGX-PEx4	Комплект кабелей (3 x UARTDB9, 1 x GPIO DB9, 1 x Jack 3.5 стереодинамики/стереомикрофон)
900-82888-0040-000	Вычислительный модуль Nvidia Jetson AGX Xavier JAX, 512 Core Volta, RAM32Gb LPDDR4x 32 GB eMMc, Диапазон температур: -25C до 80C \| Блок питания 10Вт –30Вт
900-82888-0060-000	Вычислительный модуль Nvidia Jetson AGX Xavier JAX, 512 Core Volta, RAM8Gb LPDDR4x 32 GB eMMc, Диапазон температур: -25C –80C \| Блок питания 10Вт –30Вт
900-82888-0080-000	Вычислительный модуль Nvidia Jetson AGX Xavier JAXi, 512 Core Volta, 32 GB LPDDR4x (Поддержка ECC) + 64 Гб eMMC+ 64 Мб NOR, Диапазон температур: -40C до 85C \| Блок питания 20Вт, 40Вт
900-13701-0040-000	Вычислительный модуль Nvidia Jetson AGX ORIN, 1792 Cores Ampere, RAM32 ГБ LPDDR5x, 64Гб eMMC, Диапазон температур: -25C до 80C
945-13730-0055-000	Вычислительный модуль Nvidia Jetson AGX ORIN, 2048Cores Ampere, RAM64 Гб LPDDR5x, 64GB eMMC, Диапазон температур: -25C до 80C
Heatsink	Радиатор для вычислительного модуля Nvidia Jetson AGX
Heatsink with FAN	Радиатор c вентилятором для вычислительного модуля Nvidia Jetson AGX

Меры предосторожности

Электронные компоненты и схемы чувствительны к электростатическому разряду(ESD).При работе с любой схемой, платой рекомендуется, соблюдать следующие меры предосторожности:

Транспортировка и хранение печатных плат в антистатической упаковке,пока они не будут готовы к установке
Использование заземленного браслета при работе спечатными платами или как минимум, вы должны коснуться заземленного металлического объекта для рассеивания любого статического заряда
Работать с печатными платами в безопасных зонах ESD,которые могут включать в себя напольные и настольные маты ESD, браслеты, безопасные лабораторные покрытия.
Избегать работы с печатными платами на ковровых покрытиях
При работе удерживать печатную плату по краям, избегая контакта с компонентами
