Индивидуальная разработка объединительных плат, carrier board и плат адаптеров.

Почему стоит обратить внимание на индивидуальную разработку carrier board, или как их называет в России объединительные платы, несущие платы?

Индивидуальная разработка позволяет использовать интерфейсы, специфичные для продукта, которые не могут быть найдены на готовом компьютере, например, специальные аналоговые и цифровые интерфейсы и интерфейсы кабелей, специфичные для системы, расширить функционал, соблюсти габаритные критерии. А когда придет время перейти на новый процессор, увеличить объем памяти или расширить другой функционал, необходимо заменить только устаревший модуль, например ЦП.

Наши клиенты выделяют следующие преимущества использования объединительных плат собственной разработки:

  1. Увеличение жизненного цикла проекта
  2. Уменьшение габаритных размеров
  3. Уменьшение стоимости
  4. Взаимозаменяемость
  5. Защита проектов от копирования

Минусы серийных встраиваемых систем

Применяя в своих проектах серийные встраиваемые системы каждый разработчик сталкивается с рядом трудностей:

  1. Короткий жизненного цикл модулей и применяемых компонентов. Большинство разрабатываемых систем имеют долгий срок окупаемости и за свой жизненный цикл часто сталкиваются с необходимостью замены части компонентов. С устареванием технологий, а это сейчас происходит очень быстро, вначале увеличиваются сроки поставки, затем возрастает цена, а в итоге поступает ответ от производителя что данный товар закончил свой жизненный цикл. Сегодня как никогда важно быстро адаптироваться к изменениям рынка персональных и промышленных компьютерных систем, обладая легкой и быстрой возможностью замены части компонентов.
  2. Миниатюризация систем. Большую роль на общие габариты разрабатываемой системы и ее стоимость оказывают габаритные размеры отдельных модулей и комплектующих. Компактные модули и комплектующие стоят дороже и как правило еще и обладают лишь частью необходимых технических характеристик, требуя подключения дополнительных модулей. Порой найти золотую середину по габаритам, ценой и функционалом оказывается очень сложно!
  3. Защита интеллектуальной собственности. Затраты на исследование рынка высоких технологий, подбор и тестирование совместимости компонентов составляют существенную часть затрат разработки. Тем более обидно увидеть уже через пару месяцев копию разработанной системы на тех же комплектующих. Разработка индивидуальной объединительной платы позволяет защитить проект от поделок как с технической, так и с программной стороны.
  4. Уменьшение стоимости. Достигается не только в результате увеличения выбора при подборе компонентов. Так же можно дополнительно снизить затраты на вычислитель. В ряде задач современные микроконтроллеры готовы брать на себя часть задач вычислителя, полностью заменив его или существенно снизив требования к его производительности.
  5. Взаимозаменяемость. Устанавливая различная модули можно на базе одной несущей платы выпускать целый ряд продукции с различным функционалом. Подобная взаимозаменяемость модулей сейчас часто используется в рамках программ импортозамещения, позволяя гибко изменять стоимость, срок производства и процент использования отечественных компонентов.

Что такое carrier board?

Это несущая (объединительная) плата способная состыковывать различные компьютерные модули (вычислители и платы расширения) и компоненты (чипы непосредственно интегрированные на плате). Модули и компоненты объединяются путем применения универсальных, специализированных разъемов и интерфейсов.

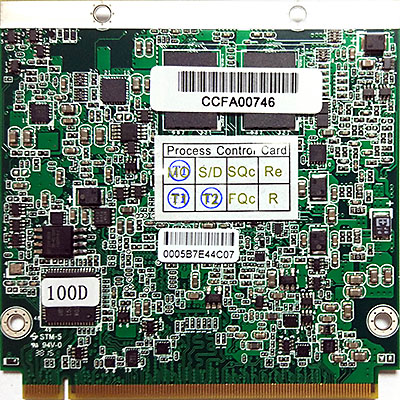

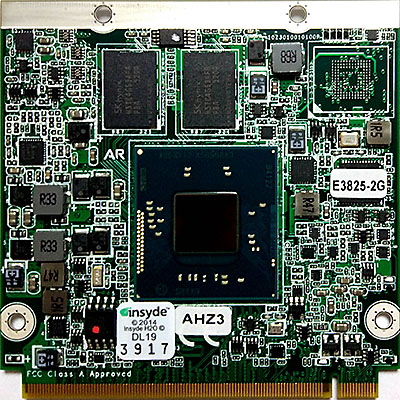

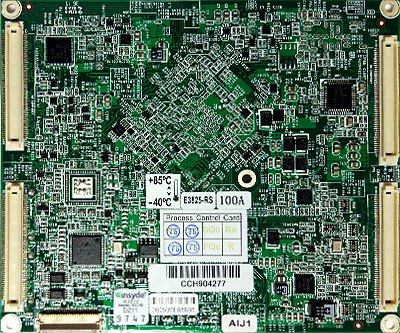

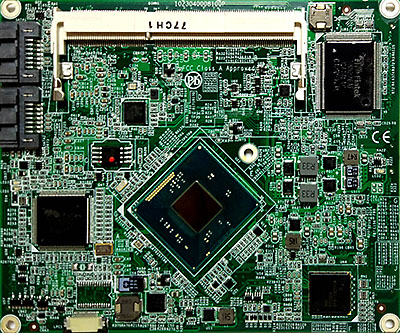

К основным форм факторам вычислителей применяемых при разработке несущих плат можно отнести: Qseven, ComExperess, EPIC, ETX, VME, VPX, CompactPCI. Но не ограничиваются ими. Рынок каждый день предлагает новые решения и тренды, например последнее время начинает набирать популярность суперкомпьютер Nvidia Jetson (Tegra) TX1 / TX2 с собственной интерфейсной шиной передачи данных.

Модули расширения и компоненты чаще используют универсальные шины PCI Express, PEG link (PCIe x16), USB, mSata, I2C, UART или подключаются по Ethernet. Модули обычно устанавливаются через разъемы для быстрой замены, но в ряде случаев могут быть запаяны на несущую плату в месте компонентами (чипами).

Выбор индивидуальной разработки позволяет создать плату с уникальными техническими характеристиками, необходимыми габаритами, защитить свой продукт от копирования и упрощают обновление компьютерной системы!

Разработка плат адаптеров

Платы адаптеры по факту теже carrier board (несущие платы) задача которых обеспечить перадачу сигналов с платы одного форм-фактора на другой. Выступаю в роли моста обеспечивают механические, электрические интерфейсы и механику.

Применение плат адаптеров позволяет: изменить форм-фактор платы, выполнить требованиям к питанию, системным интерфейсам и коммуникациям. Отдельно стоит выделить применение плат адаптеров для сокращения себестоимости применяемых компонентов. Например переход с вычислителей VME на вычислители Qseven, ComExpress, EPIC подключенных через плату адаптер позволяет экономить до 40% стоимости.

Разработка Carrier Boards от IDSolution

Разработка индивидуальных электронных продуктов для наших заказчиков — это легкость воплощения идеи в готовый уникальный продукт. Большой опыт разработки позволяет обеспечить быстрый цикл проектирования, отладки и выхода на серийное производство. Собственное производство — обеспечить быстрый выход качественной серийной продукции. Поставка компанентов и разработка программного обеспечения позволяет оказывать полный комплекс услуг в рамках одной компании что гарантирует нашим заказчикам.... мысль тут закрутилась и запуталась..

Закажите разработку электронных плат в IDSolution сегодня!
